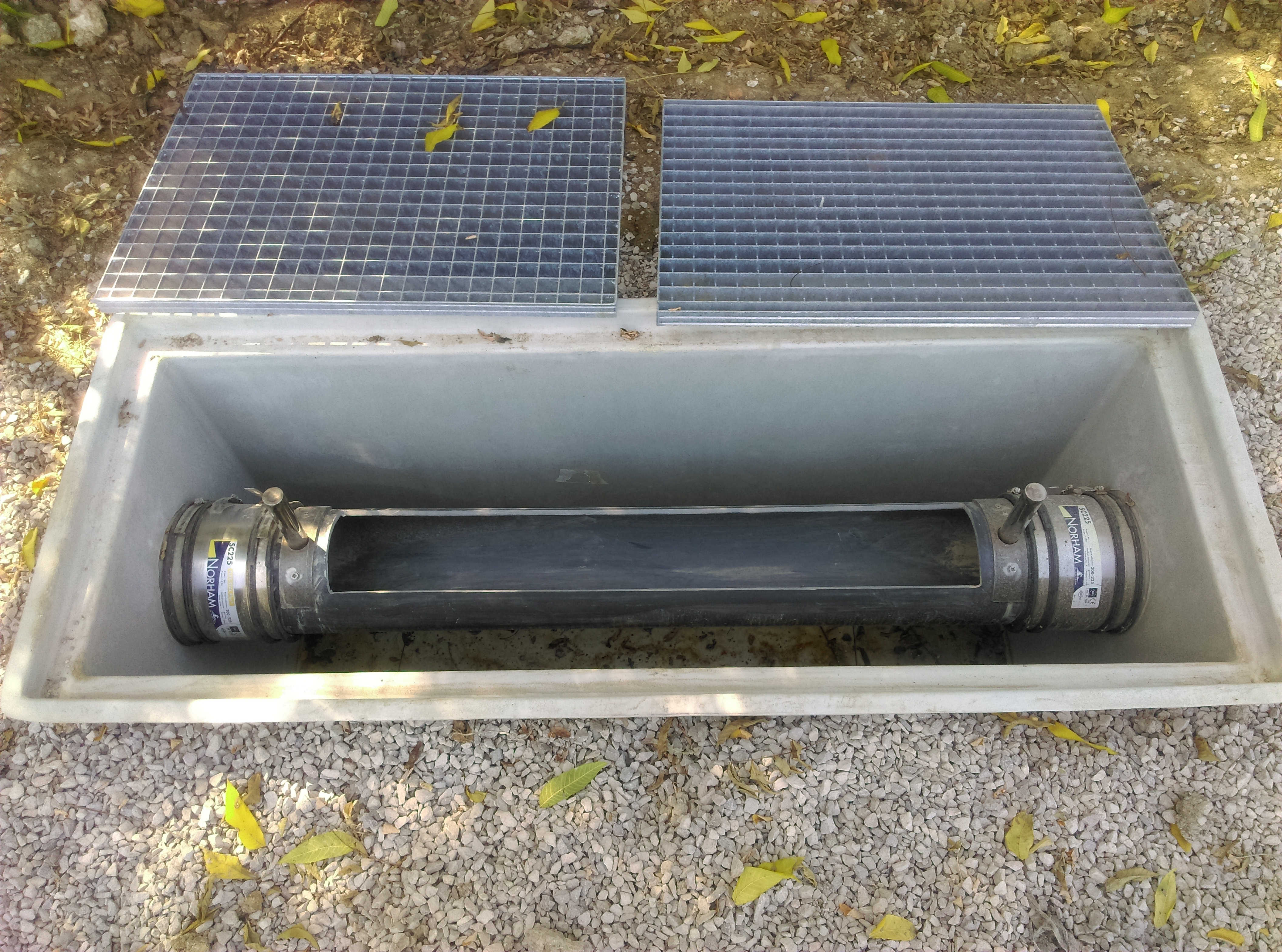

Les déversoirs d’orage Alistep permettent de limiter l’arrivée des eaux parasitaires et pluviales dans la station d’épuration en les rejetant dans le milieu naturel. Il se situe après le dégrilleur.

Les déversoirs d’orage d’Alistep sont proposés dans différents modèles de cuve (500, 600 et 1000 l). La cuve de 600 l peut être rehaussée.

Le réglage du débit se fait par simple rotation du déversoir, à l’aide d’un joint de type FLEX-SEAL plus (CE 09 –ETA 09/0248). Le déversoir se règle grâce aux poignées en inox et le joint permet le serrage.

Pour connaître le débit entrant sur la station, il suffit de mesurer la hauteur d’eau dans la canalisation puis de réaliser une lecture sur l’abaque fournie.

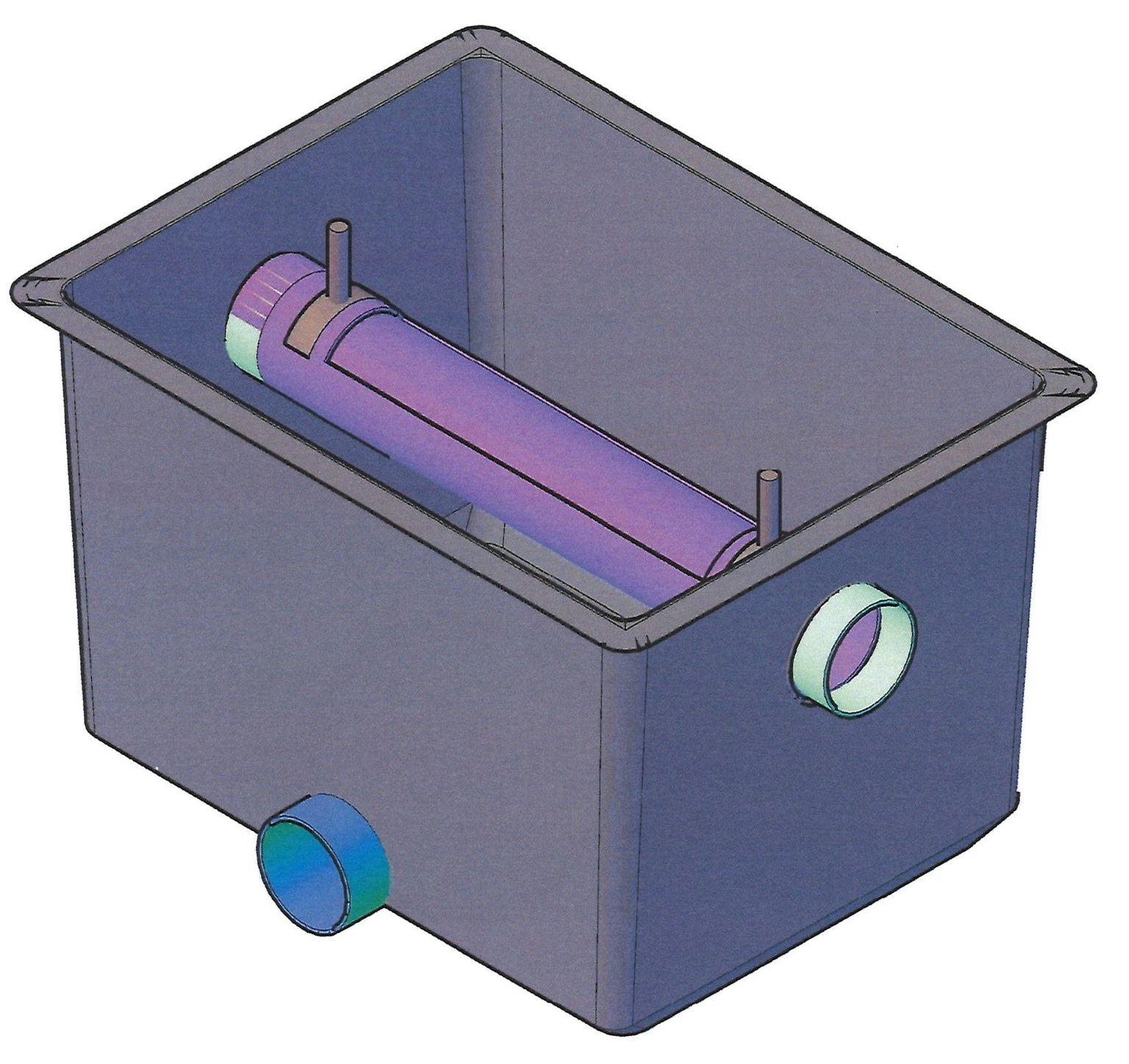

Chaque type de déversoir d’orage est composé de :

  • Une cuve en polyester prête à poser
  • Un déversoir en diamètre 160 ou 200 mm
  • Deux poignées sur le déversoir afin de le régler
  • Deux joints de type FLEX-SEAL
  • Un by-pass
  • Un caillebotis en acier galvanisé ou en polyester

La formule de Manning Strickler a été utilisée pour réaliser les calculs de débits selon la hauteur d’eau dans la canalisation :

Q = K x S x R2/3 x i1/2

Avec :

K : coefficient de Manning Strickler (pour le PVC : 120)

S : section mouillée en m²

R : rayon hydraulique en m

i : pente du collecteur (m/m)

La mesure des débits se fait en mesurant la hauteur d’eau dans la canalisation du déversoir et en lisant les abaques suivantes :

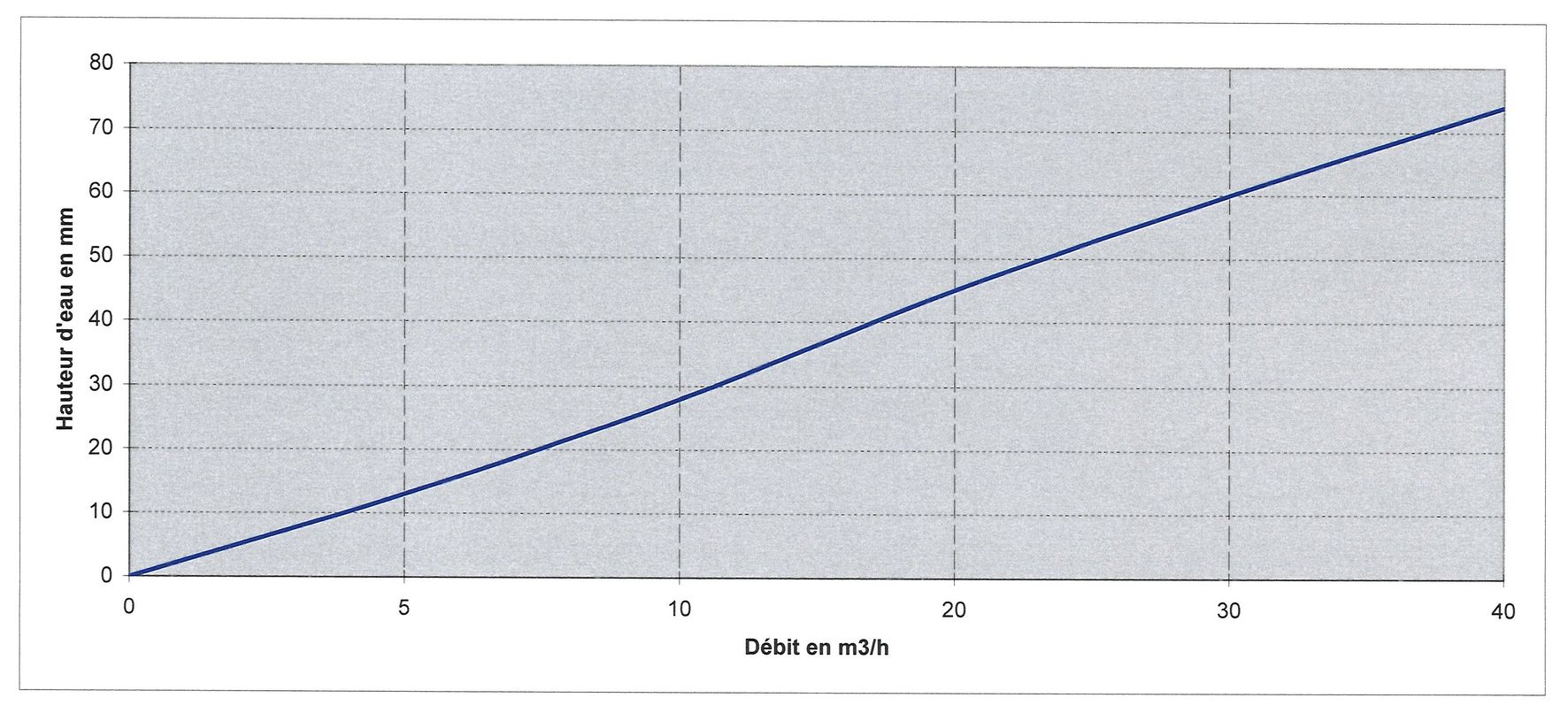

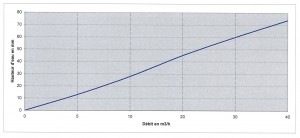

Débit théorique en fonction de la hauteur d’eau dans la canalisation en PVC 160

Débit théorique avec canalisation PVC 160

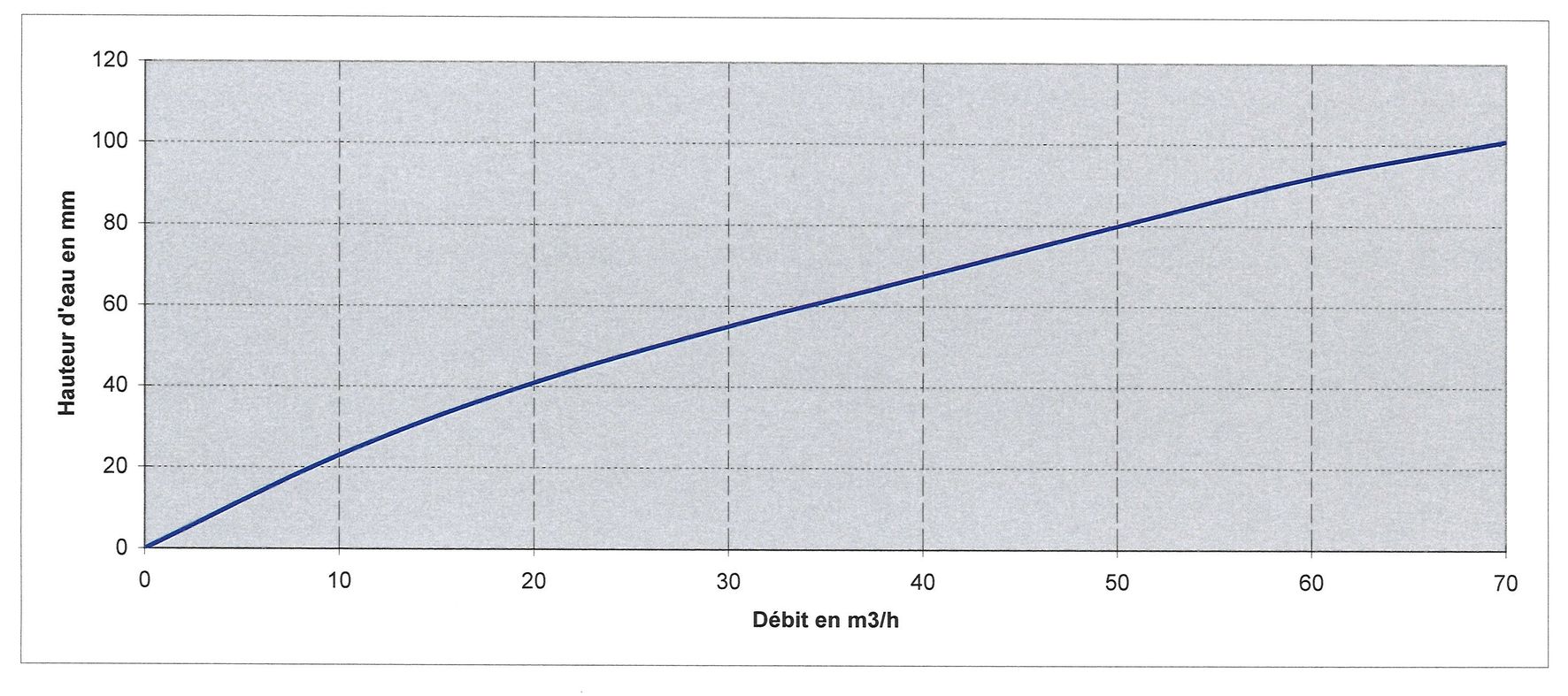

Débit théorique en fonction de la hauteur d’eau dans la canalisation en PVC 200

Débit théorique avec canalisation PVC 200

Tous nos matériels sont garantis 3 ans avec une extension gratuite à 5 ans, lorsque le délai de paiement est respecté.

Les pièces d’usure ne sont pas garanties mais l’expérience montre que leur durée de vie est comprise entre 7 à 10 ans

dans des conditions normales d’utilisation. L’engagement de garantie est mentionné sur la facture.
