Nous fabriquons tous les matériels inox nécessaires au bon fonctionnement des stations d’épuration.

Rampes d’aspersion pour station d’épuration

Les eaux usées sont réparties sur les filtres par des canalisations appelées rampes d’aspersion.

Alistep conçoit et réalise des rampes en inox 304 L (ou 316 L) de tous diamètres.

 Nos rampes sont constituées de tubes en inox assemblés à l’aide de brides de jonction, de tés, de réductions et de coudes. Elles sont portées par des supports de rampes.

Rampes, inox, métal, tuyauterie, plomberie

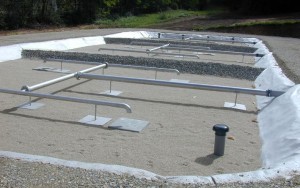

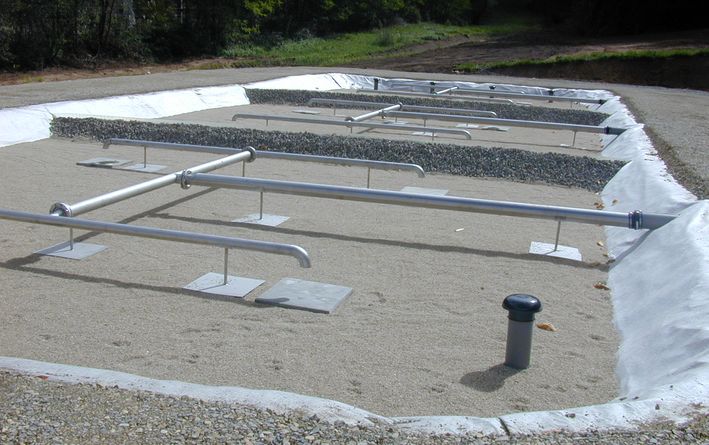

Rampes aériennes en inox 1er étage



Bride , inon, tuyauterie, plomberie

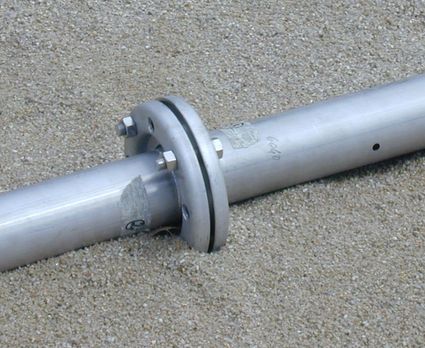

Bride en inox



Support, rampe inox, tuyauterie, plomberie

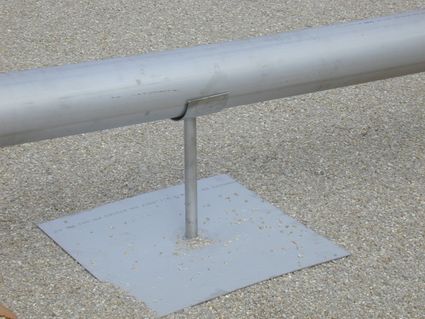

Support de rampe en inox

Rampes, inox, tuyauterie, plomberie

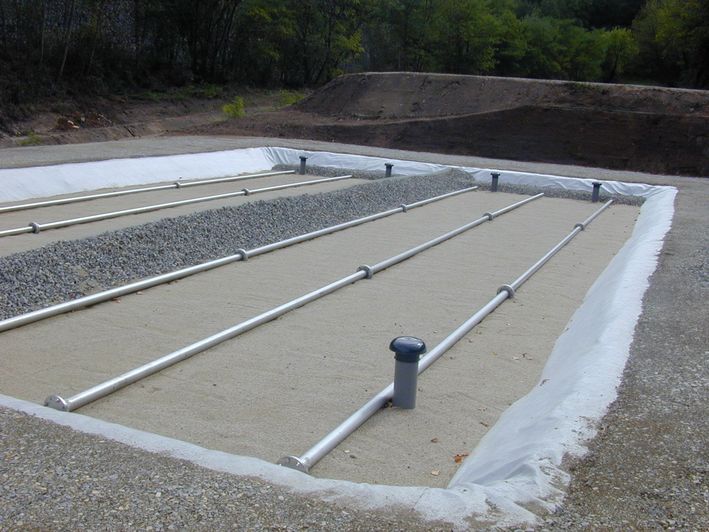

Rampes en inox 2nd étage



Bride jonction, tuyauterie, plomberie

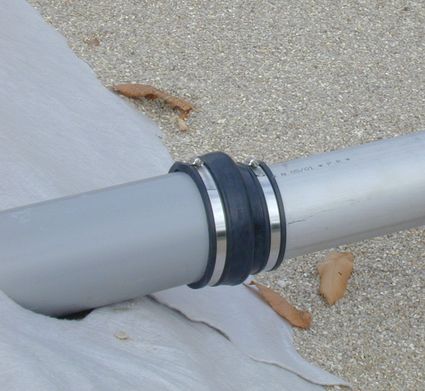

Bride de jonction en PVC noir, entre un tube en inox et un tube en PVC



Pour toute demande de devis :

Faites nous parvenir vos plans de réseaux

Pour les rampes de 1er étage :

Merci de nous indiquer la longueur, le diamètre et la quantité de rampes.

Pour les supports :

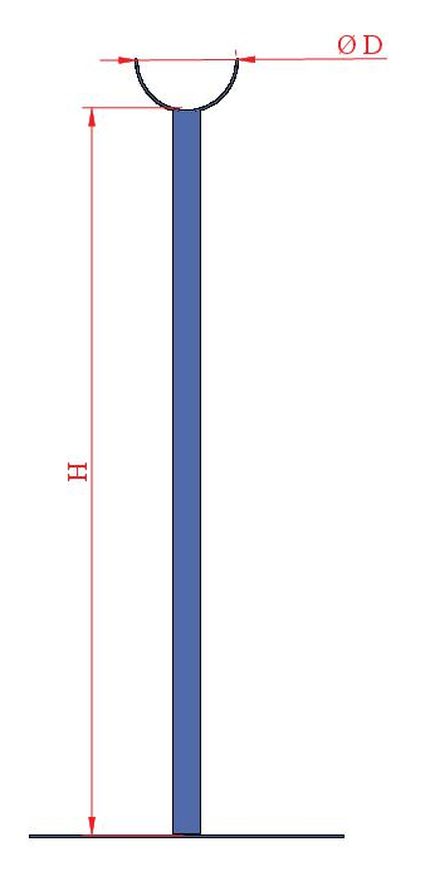

Indiquez-nous la hauteur (H) du support et le diamètre (D) de portée.

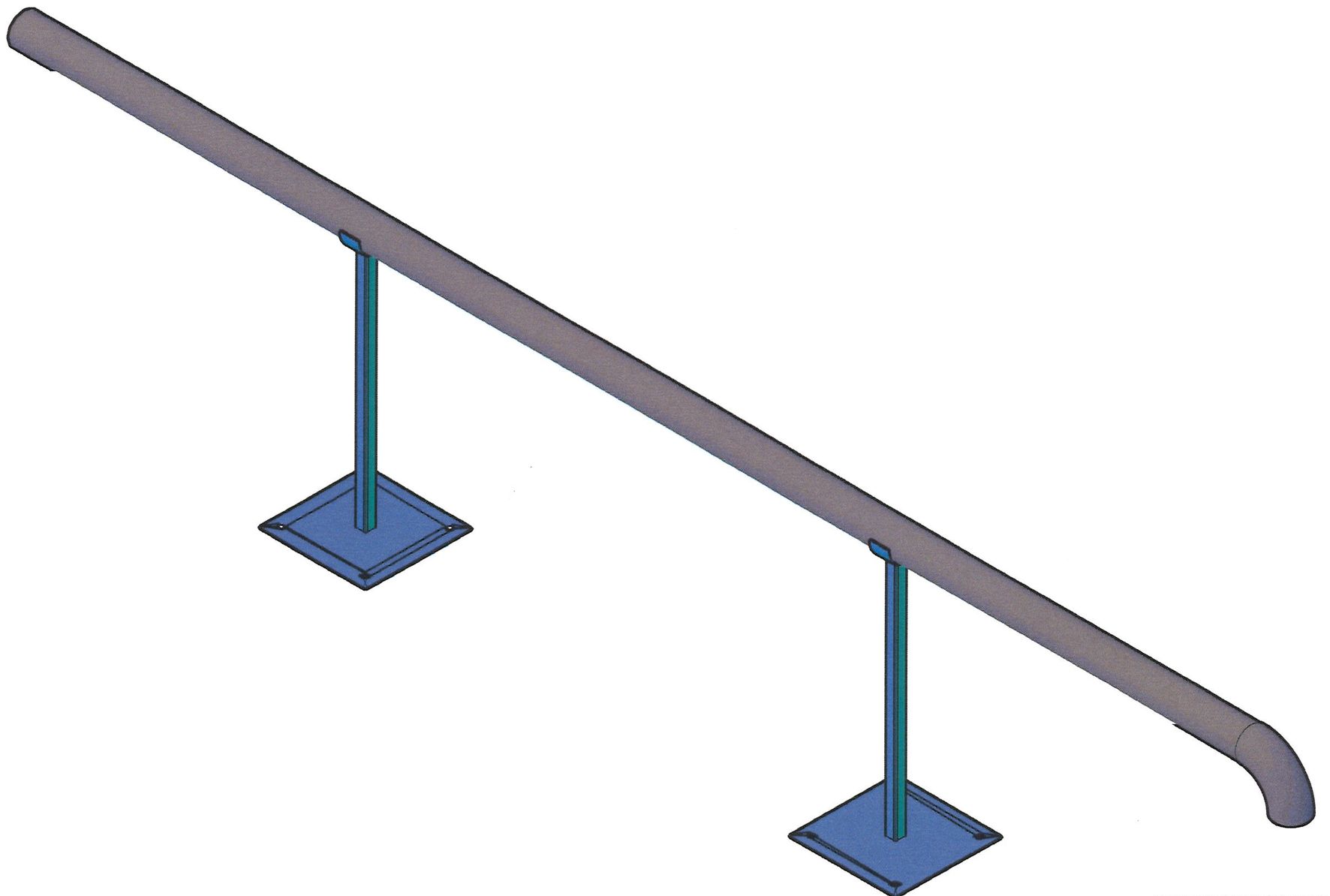

Rampes d’aspersion inox

Pied- support rampe 1er étage

Les rampes sont alimentées par une rampe de distribution.

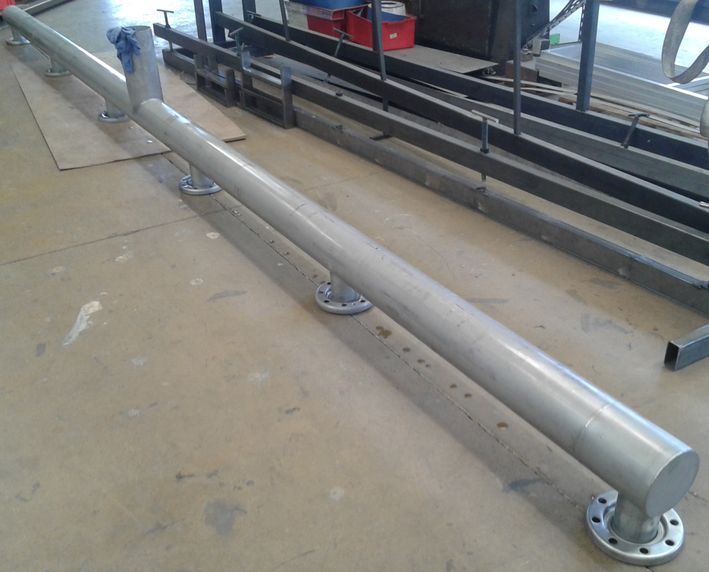

Rampe de distribution

Pour faciliter l’exploitation de la station dépuration, les extrémités des rampes sont dévissables.

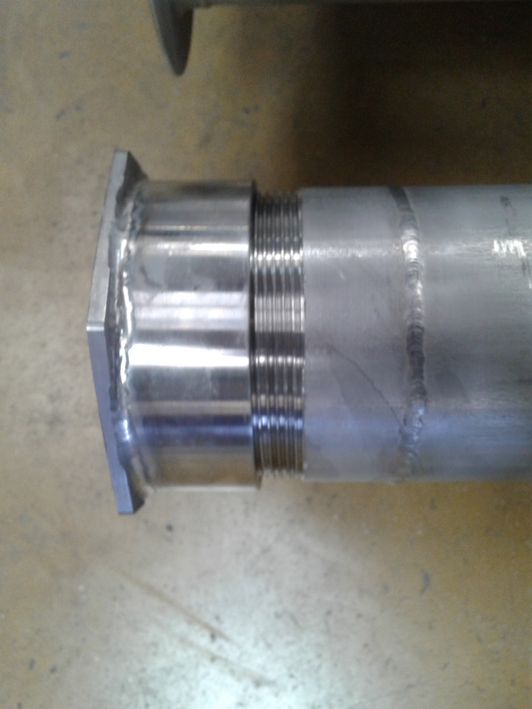

Embout dévissable de rampe Dévissable avec clé carrée spécifique

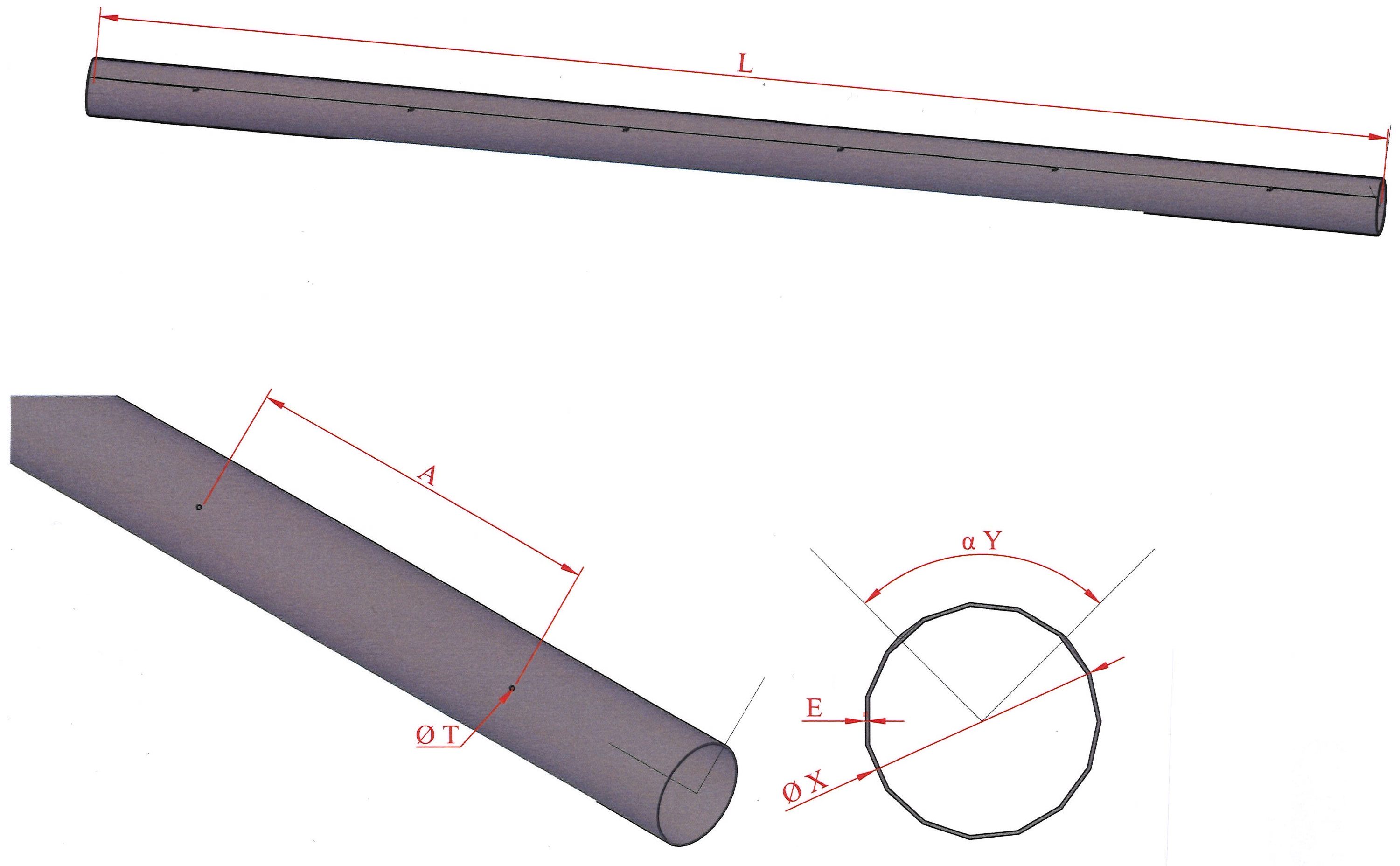

Pour les rampes de 2nd étage : il suffit de nous transmettre les informations suivantes conformément au plan ci-dessous :

L  Longueur de la rampe
X Diamètre de la rampe
E Épaisseur
A  Espacement entre les trous d’aspersion
T Diamètre du trou d’aspersion
Y  Angle (positionnement entre 2 trous d’aspersion)



Aérateur

Le bon fonctionnement des stations d’épuration filtres plantés de roseaux exige un circuit d’aération enterré. Les aérateurs sont munis de chapeau d’aération. Nos chapeaux peuvent être munis en option de moustiquaire.

Pour toute demande de devis ou de commande, il suffit d’indiquer le diamètre du réseau d’aération.

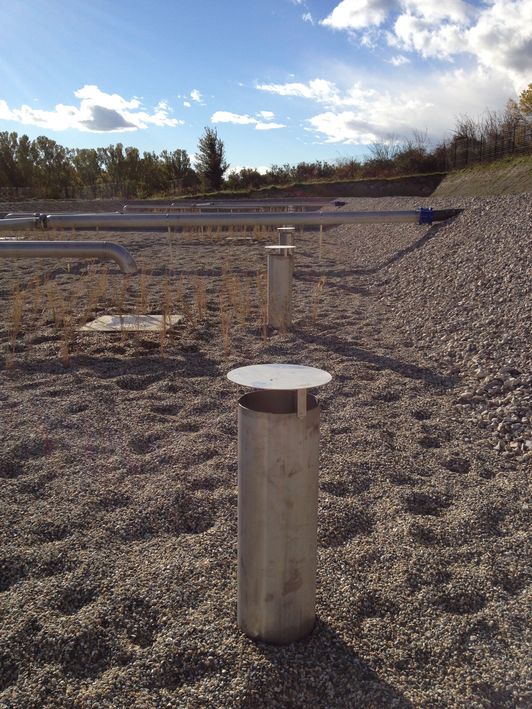

Rampes 1er étage avec cheminées de ventilation

cheminée de ventilation, chapeau de ventilation

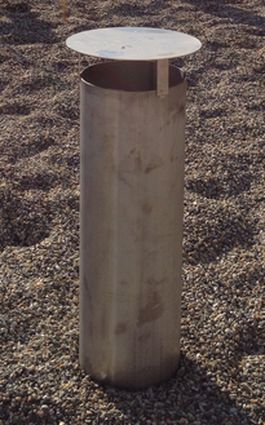

Cheminée de ventilation avec chapeau d’aération

Paniers pour dégrilleurs manuels

Chaque dégrilleur d’Alistep est équipé d’un panier et d’une grille. Le panier du dégrilleur permet de récupérer et de faire égoutter les déchets. Alistep peut aussi vous réaliser un panier sur-mesure. Pour cela nous proposons deux types de paniers. Il faut nous indiquer le modèle choisi et nous préciser les dimensions (A, B,C, D et E).

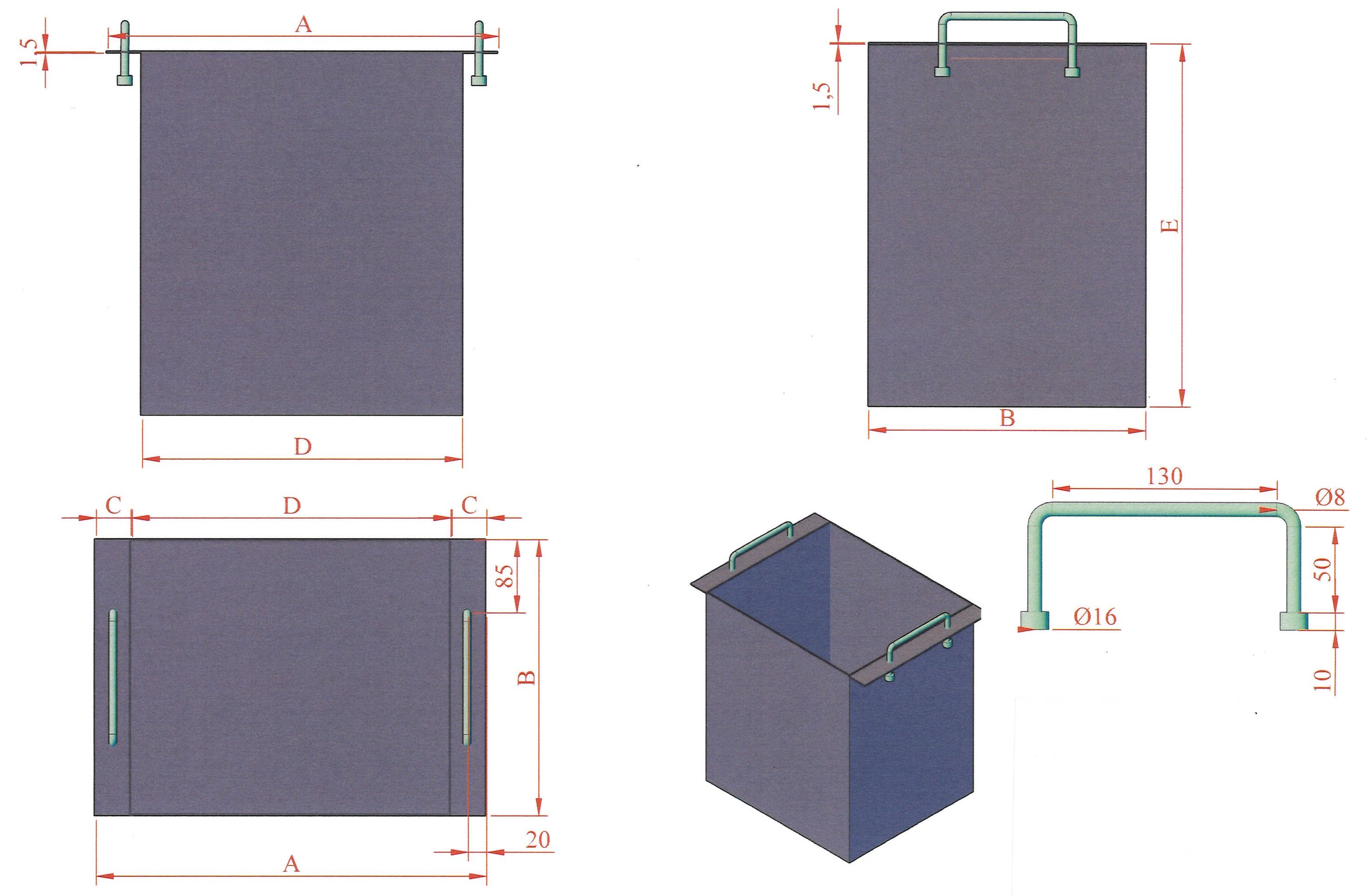

Panier n°1 : poignées fixes

Schéma panier dégrilleur n°1

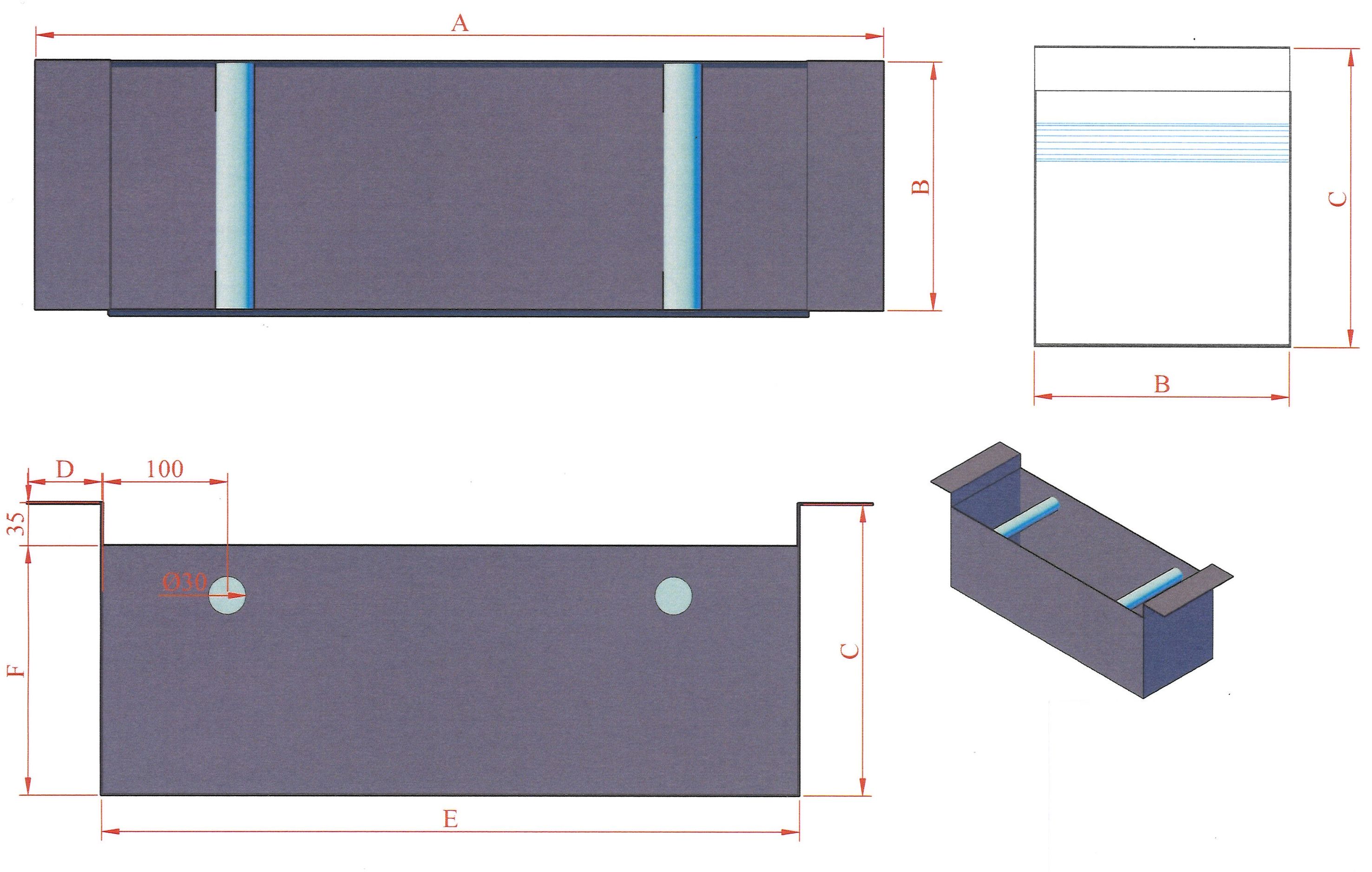

Panier n°2  : poignées amovibles

Schéma panier dégrilleur n°2

Grilles

Nous réalisons des grilles de toutes dimensions (jusqu’à 2,5 m de haut). Pour toute demande de devis ou de commande, merci de nous indiquer la longueur, la largeur, la hauteur, l’entrefer ainsi que l’angle d’inclinaison de la grille.

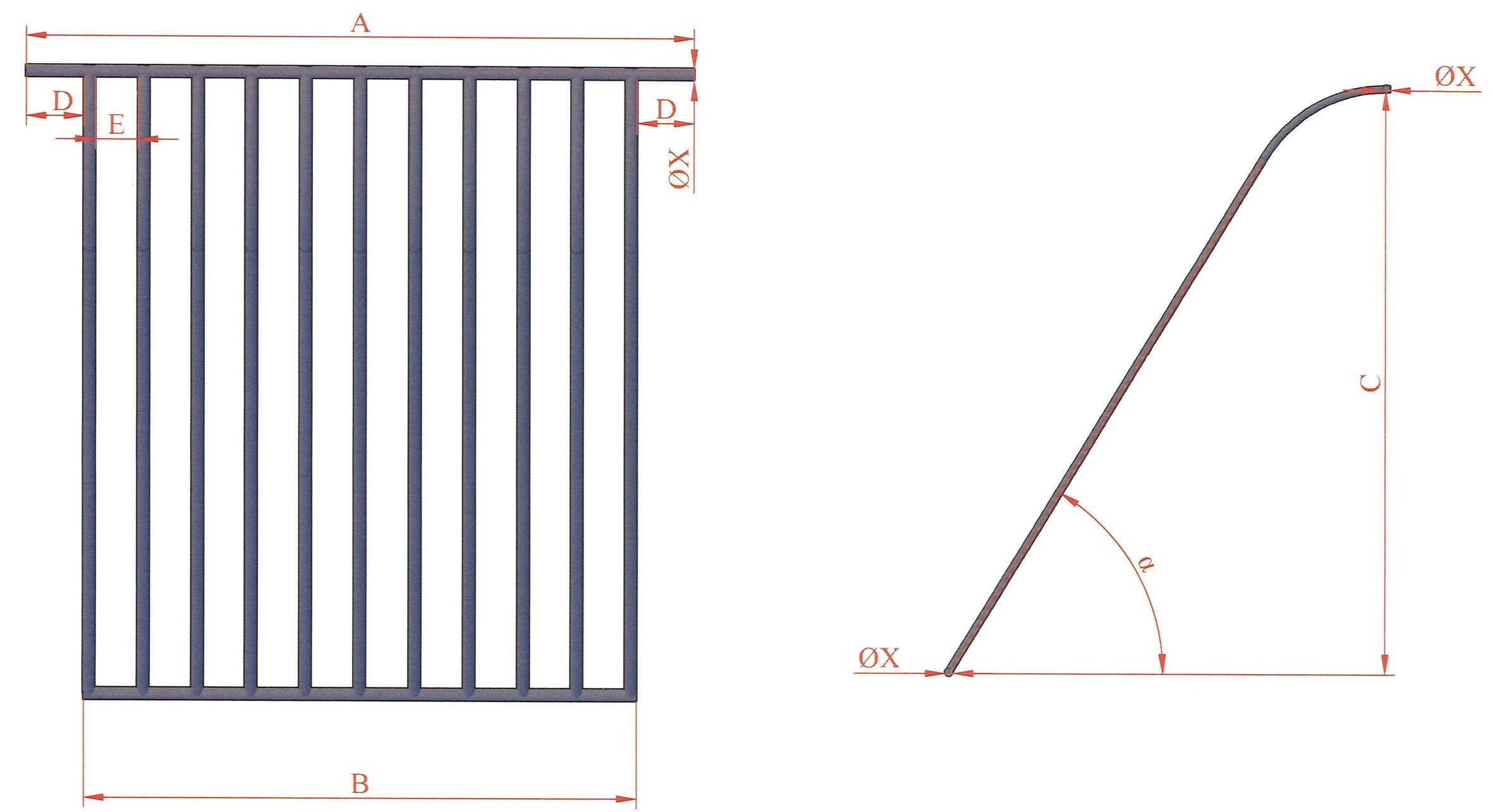

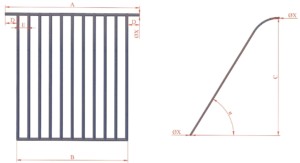

Ci-dessous schéma de principe :

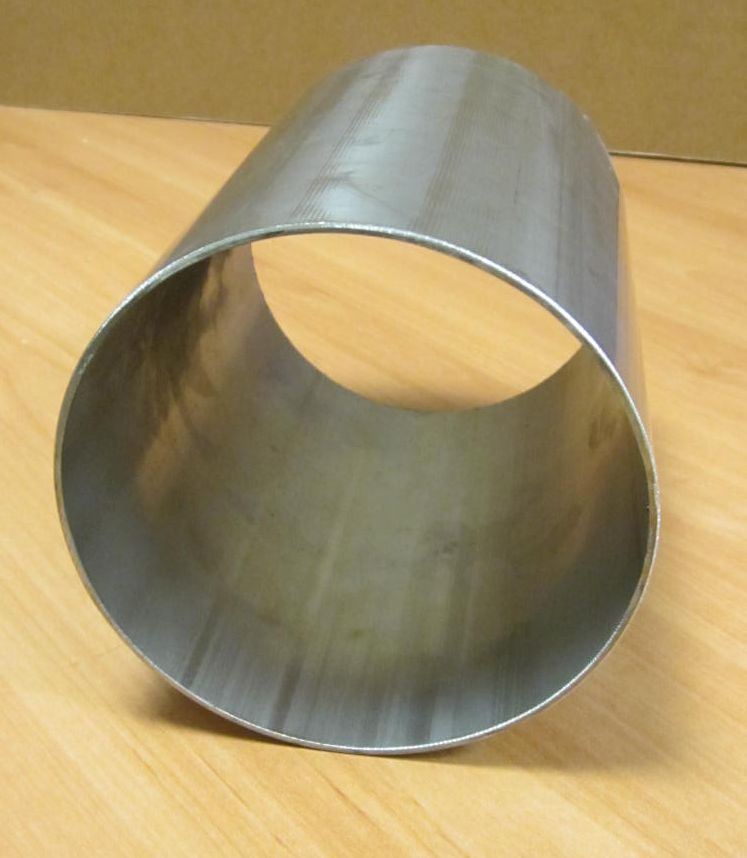

Protège sortie d’alimentation

Cette protection en inox 304 L est destinée aux sorties du système d’alimentation de type artésien. Ce produit permet de prolonger la durée de vie du système d’alimentation souterrain lors du faucardage annuel. Il peut être de différents diamètres 90, 125, 140 ou 160 mm.

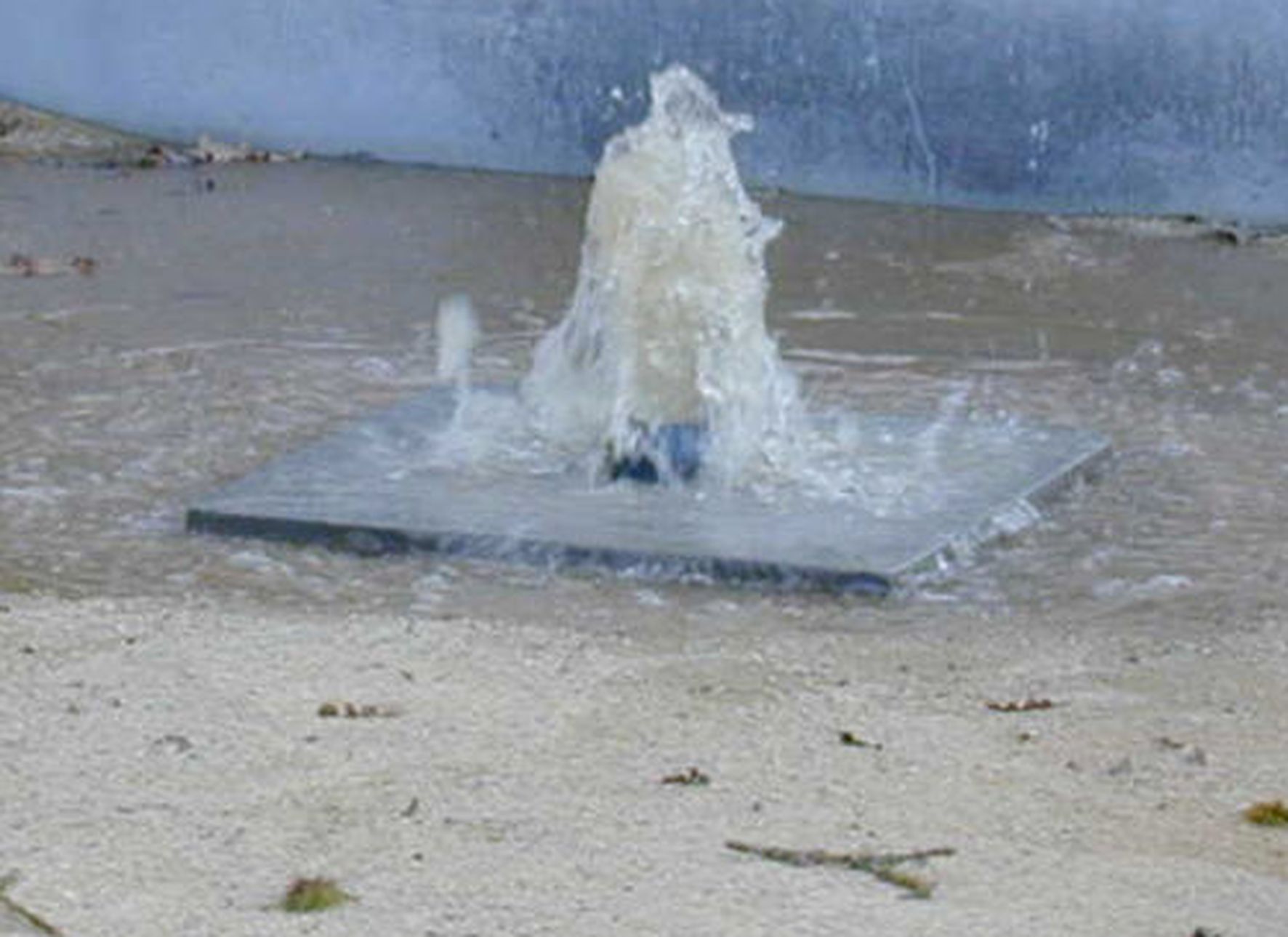

Sortie d’eau d’une rampe 2nd étage

Protection de sortie d’alimentation

Tous nos matériels sont garantis 3 ans avec une extension gratuite à 5 ans, lorsque le délai de paiement est respecté.

Les pièces d’usure ne sont pas garanties mais l’expérience montre que leur durée de vie est comprise entre 7 à 10 ans

dans des conditions normales d’utilisation. L’engagement de garantie est mentionné sur la facture.
