Le traitement biologique des eaux agricoles est spécifique : elles ne doivent en aucun cas être mélangées aux eaux usées des habitations pour des raisons techniques et sanitaires.

Rappel :

Les effluents d’élevage sont classifiés en quatre catégories :

– Les eaux blanches issues des eaux de lavage de traite et de la cuve de réfrigération (pas de lait résiduel)

– Les eaux vertes issues du nettoyage des quais et des aires d’attente après raclage des boues

– Les eaux brunes issues du ruissellement des eaux pluviales des aires non couvertes

– Les lixiviats des fumières non couvertes

Seules les eaux blanches de traite, les eaux vertes de quai et les eaux blanches de fromagerie sont acceptées dans un traitement filtres plantés de roseaux. Les eaux brunes sont proscrites



Le traitement filtres plantés de roseaux est composé de quatre étapes :

  • Un traitement primaire s’effectue à l’aide d’une fosse toutes eaux dans laquelle les bactéries anaérobies oxydent les boues (transformation en eau).
  • Un système d’alimentation indispensable permet de répartir une bâchée sur la totalité d’un casier du filtre valorisant ainsi son bon dimensionnement.
  • Un traitement secondaire est composé de deux étages de filtres plantés de roseaux. Le filtre de 2nd étage proposé est un filtre horizontal.
  • Un traitement tertiaire est réalisé grâce à un sillon ou une parcelle d’infiltration.
assainissement, éleveurs, FNSEA, FDSEA, phyoépuration

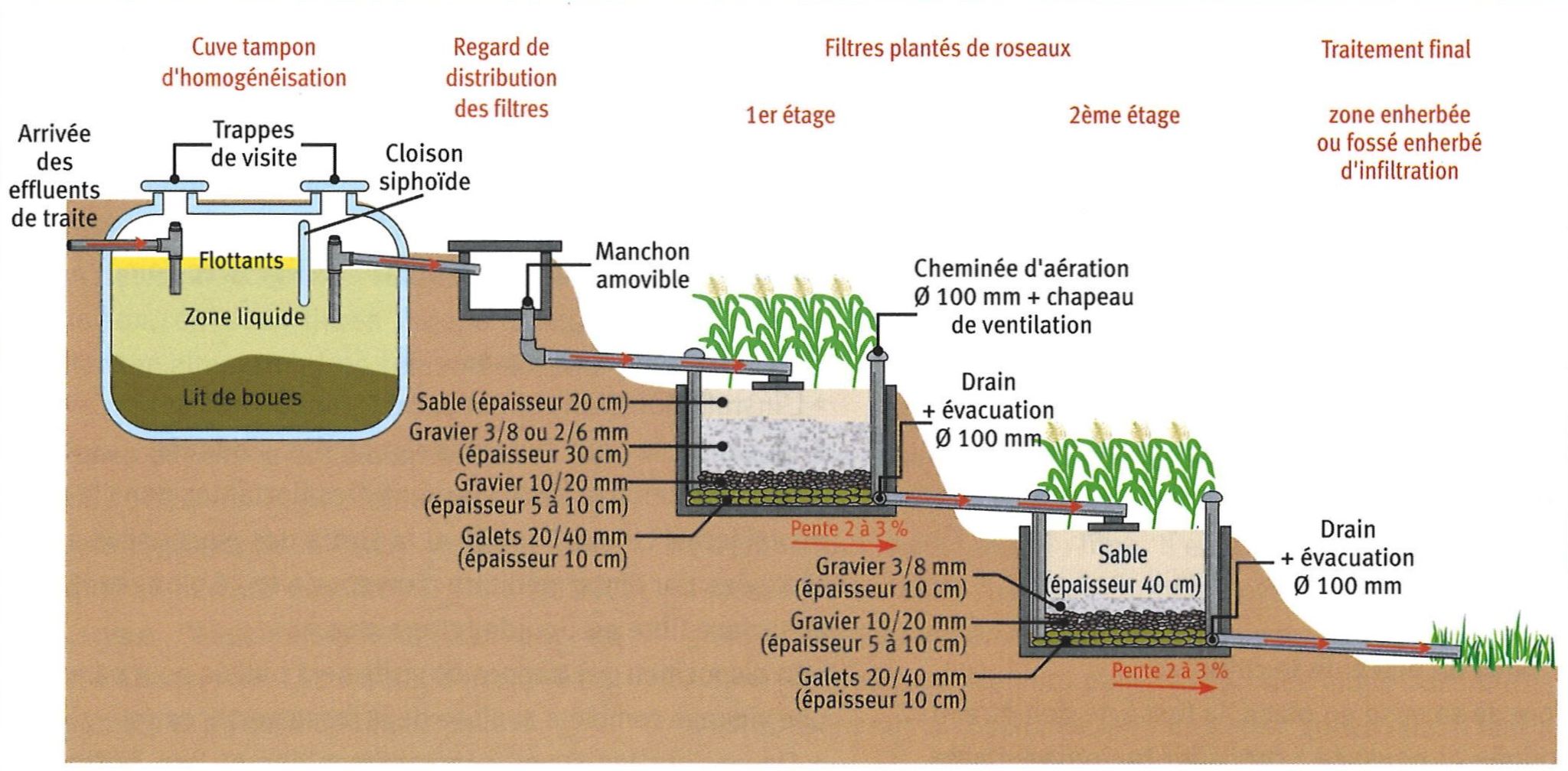

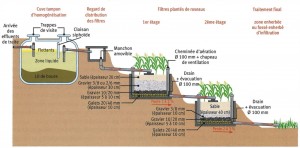

Schéma : « vue en coupe de la filière avec filtres plantés de roseaux à deux étages » issu « des effluents peu chargés en élevage de ruminants de l’Institut de l’élevage »

Le dimensionnement de la fosse toutes eaux (rôle de décanteur) et des filtres sont réalisés de manière très rigoureuse en prenant en compte les valeurs de référence issues du manuel « les effluents peu chargés en élevage de ruminants » écrit en collaboration avec l’Institut de l’Elevage, les Chambres d’Agriculture et le Cemagref (2007).

Il est recommandé de suivre strictement le dimensionnement

des ouvrages et plus particulièrement celui des filtres

ainsi que la hauteur de la lame d’eau (3 à 5 cm)

Chasse auto-amorçante

Seul un système d’alimentation rend efficient le dimensionnement

DIMENSIONNEMENT DU SYSTÈME DE TRAITEMENT DESTINE A UN ÉLEVAGE BOVIN

élevage, vaches laitières, fromagerie, eaux blanches, agricole, effluents d'élevage

Le volume utile de la cuve est défini selon le tableau 14 « volume utile de la cuve selon l’effectif de Vaches Laitières (VL) et le type d’effluent »

Type effluent Moins de 100 Vaches Laitières 100 Vaches Laitières et plus
Eaux blanches seules (EB)               3 m3           4 m3
Eaux blanches + eaux traite (EB + ET)              4 m3          6 m3
Eaux blanches + eaux verte (EB + EV)               6 m3          9 m3

Le volume de la cuve pour les eaux blanches de fromagerie est calculé selon le tableau 15 « volume utile de la cuve pour les eaux blanches de fromagerie selon la présence ou non d’eaux vertes de quai »

Traitement eaux blanches seules Traitement eaux blanches et vertes
    1,7 m3/ 100 l de lait transformés par jour        2,5 m3/ 100 l de lait transformés par jour



La surface des filtres est calculé selon le tableau 16 « surface des filtres en m² par vache (effluents de traite) ou en m² par 100 l de lait transformé par jour (eaux blanches de fromagerie) »

1er étage

Unité

2nd étage

Unité

Salle de traite Eaux blanches seules

0,17

m²/vache

0,08

m²/vache

Eaux blanches et eaux vertes

0,27

m²/vache

0,13

m²/vache

Fromagerie Eaux blanches seules

6

m²/ 100 l lait

3,2

m²/ 100 l lait



DIMENSIONNEMENT DU SYSTÈME DE TRAITEMENT DESTINE A UN ÉLEVAGE OVIN OU CAPRIN

Il est indispensable que l’eau transite dans une fosse toutes eaux en respectant un certain temps de séjour afin que celle-ci est un rôle de décanteur.

Le temps de séjour est de 6 jours pour le traitement des eaux blanches et de 9 jours pour le traitement des eaux blanches et des eaux vertes.



La DGO (Demande Globale en Oxygène) est calculée selon la formule suivante :

DGO = charge DCO (g) + 4,5 x charge Nk (g)





Le tableau 1 « composition en DCO et en azote des effluents bruts ou après traitement primaire » est utilisé pour définir la charge en DCO et en azote Kjeldahl :



Effluents bruts Effluents après traitement primaire
g/l DCO Azote Kjedahl DCO Azote Kjedahl

Concentration des effluents d’élevage peu chargés avec des volumes standards (g/l)

Eaux blanches de traite

Ovins – caprins 2,8 0,16 1,7 0,11
Eaux blanches de fromagerie 2,8 0,16 1,7 0,11

Eaux vertes

Quai 4,2 0,2 2,5 0,14
Aire d’attente 4,5 à 8,9 0,4 à 0,8 2,7 à 5,4 0,28 à 0,42



Assainissement agricole filtres plantés de roseaux

Alistep propose son matériel conformément à la règlementation du manuel  » Les effluents peu chargés en élevage de ruminants » de l’Institut de l’élevage.

Pour un devis, contactez Alistep qui dimensionnera votre projet.

Alistep  propose le matériel nécessaire à la réalisation d’une station (méthode de phytoépuration) sous la forme d’un « kit prêt à poser » :

  • Une fosse toutes eaux (décanteur) de 3 à 10 m3 double paroi : Alistep réalise le dimensionnement selon les règles en vigueur.
  • Des caillebotis en acier galvanisé recouvrent la cuve  afin de sécuriser l’ensemble.
  • Une cuve d’alimentation avec chasse intégrée : la chasse est en inox 304L, elle ne s’oxyde donc pas. Elle peut siphonner des impuretés comme des gravillons et ne nécessite pas de dégrillage. Elle fonctionne sans énergie et se déclenche automatiquement.

En option, en l’absence de dénivelé entre la cuve et le filtre, le système d’alimentation proposé peut être remplacé par une pompe électrique.

  • De la géomembrane vendue en rouleau de 4,59 x 25 m
  • Des tubes de liaison et de distribution, en qualité EVAC de diamètre 100 mm
  • Des drains et cheminées d’aération : les chapeaux de ventilation sont en PVC avec moustiquaire (pour éviter que les moustiques pénètrent dans le réseau et pondent)



Attention : les éléments suivants sont mentionnés à titre indicatif et ne font pas partis du kit prêt à poser

  • Des granulats : ils doivent être calibrés et lavés. Le sable, pour éviter le colmatage a des caractéristiques bien précises :
    • 0,25 mm < d10 < 0,40 mm
    • Coefficient d’Uniformité : d60/d10 < 5 (d10 et d60 = mailles des tamis à travers lesquelles passent respectivement 10 % et 60 % de la masse du matériau)
    • Teneur en fines particules de taille inférieure à 80 mm (< 3 % en masse)
    • Teneur en calcaire < 4 % en masse
  1er étage       2nd étage
Sable (en surface)    20 cm        40 cm
Gravier 3/ 8 mm    30 cm        10 cm
Gravier 10/ 20 mm    10 cm        10 cm
Galets 20/40 mm (en fond)     10 cm       10 cm
  • Des roseaux 9 pieds au m² (phragmites communis et phragmites australis)

A la commande, Alistep fournira :

  • La Fiche de dimensionnement,

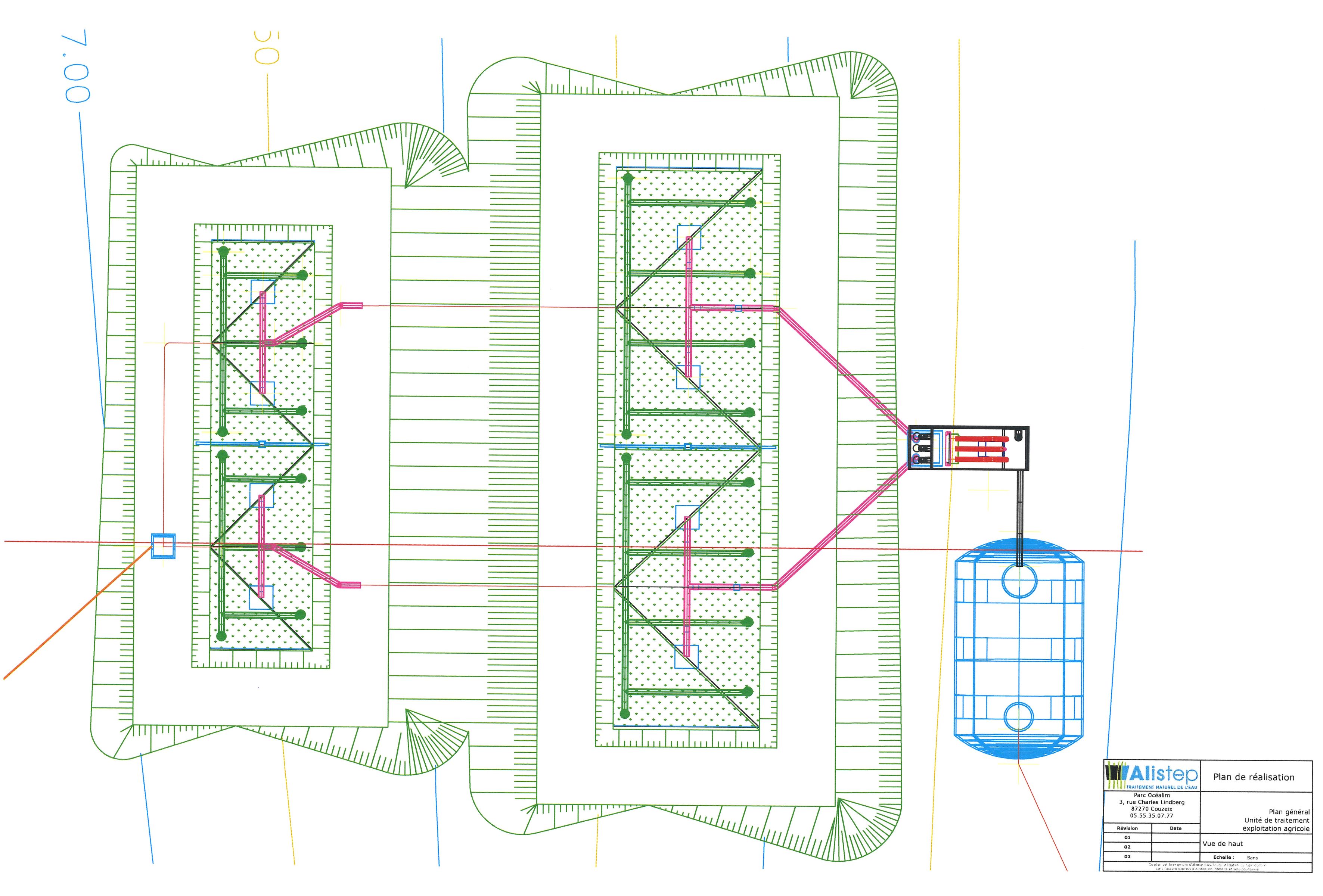

  • Le plan du projet,
  • La notice de montage

Une assistance téléphonique sera disponible en cas de besoin.

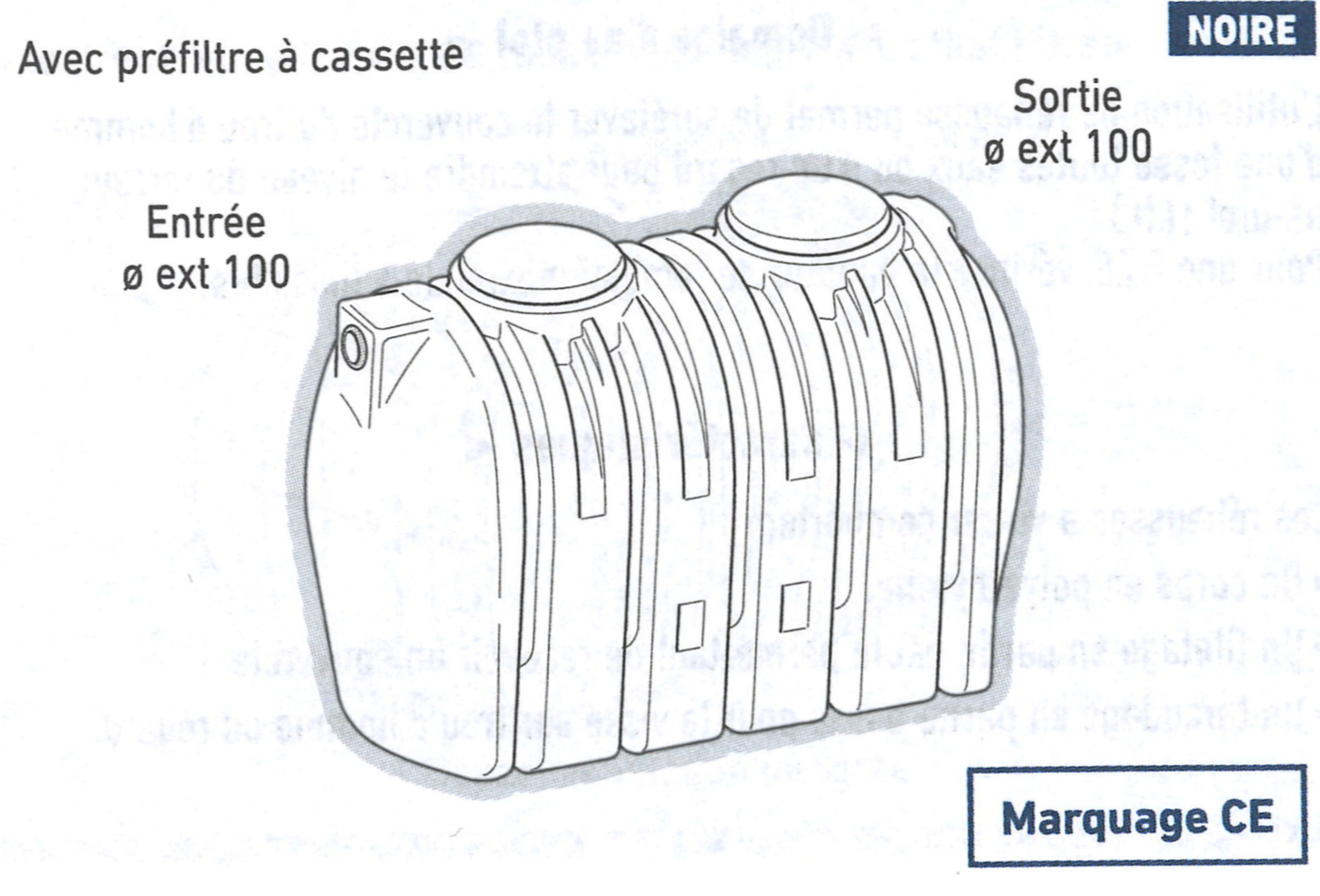

Fosse toutes eaux

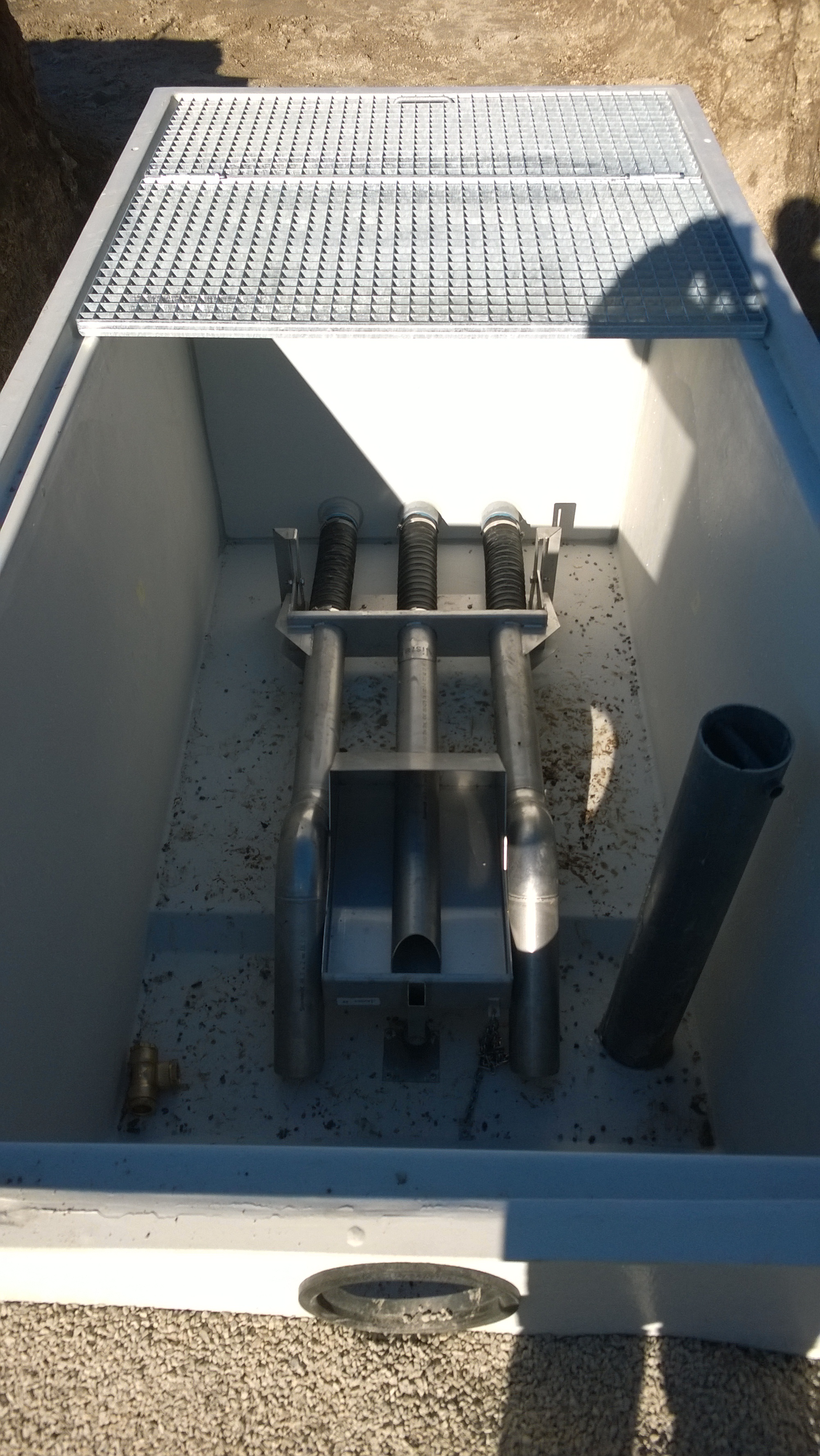

Cuve rectangulaire avec chasse intégrée

Drain épandage avec fentes de 5 mm

Chapeau de ventilation avec moustiquaire intégrée

Ce système est un système ECOLOGIQUE, sans aucun besoin d’électricité  et totalement RESPECTUEUX DE L’ENVIRONNEMENT.

Pour toute demande de devis gratuit, n’hésitez pas à nous contacter.

Tous nos matériels sont garantis 3 ans avec une extension gratuite à 5 ans, lorsque le délai de paiement est respecté.

Les pièces d’usure ne sont pas garanties mais l’expérience montre que leur durée de vie est comprise entre 7 à 10 ans

dans des conditions normales d’utilisation. L’engagement de garantie est mentionné sur la facture.
